Qual è il requisito della direzione del flusso per una valvola a farfalla seduta PTFE?

Come fornitore di valvole a farfalla seduta PTFE, incontro spesso domande sui requisiti di direzione del flusso per queste valvole. Comprendere la corretta direzione del flusso è cruciale per garantire prestazioni, longevità e sicurezza ottimali in varie applicazioni. In questo post sul blog, approfondirò i dettagli dei requisiti di direzione del flusso per le valvole a farfalla seduta PTFE, spiegando perché contano e come determinare la direzione appropriata per le tue esigenze specifiche.

Le basi delle valvole a farfalla seduta PTFE

Prima di discutere i requisiti della direzione del flusso, rivediamo brevemente la struttura di base e la funzione delle valvole a farfalla seduta PTFE. Queste valvole sono costituite da un disco che ruota all'interno di un tubo per controllare il flusso di fluido. Il disco è collegato a uno stelo, che è trasformato da un attuatore per aprire o chiudere la valvola. Il sedile PTFE fornisce una tenuta stretta tra il disco e il corpo della valvola, prevenendo perdite e garantendo un funzionamento efficiente.

Il PTFE (politetrafluoroetilene) è un fluoropolimero sintetico noto per la sua eccellente resistenza chimica, coefficiente di attrito a bassa attrito e tolleranza ad alta temperatura. Queste proprietà rendono PTFE un materiale ideale per i sedili della valvola, specialmente nelle applicazioni in cui il fluido gestito è corrosivo, abrasivo o ha requisiti ad alte temperature.

Perché la direzione del flusso è importante

La direzione del flusso di una valvola a farfalla seduta PTFE può avere un impatto significativo sulle sue prestazioni e durata della vita. Ecco alcuni motivi chiave per cui è importante installare la valvola nella direzione del flusso corretta:

• Prestazioni di sigillatura: L'installazione della valvola nella direzione del flusso corretta garantisce una corretta sigillatura tra il disco e il sedile. Quando il fluido scorre nella direzione prevista, aiuta a mantenere una guarnizione stretta, prevenendo perdite e garantendo un efficiente controllo del flusso. La direzione del flusso errata può causare il sollevamento del disco dal sedile, portando a perdite e prestazioni ridotte.
• Caduta di pressione: La direzione del flusso può anche influire sulla caduta di pressione attraverso la valvola. Quando la valvola è installata nella direzione del flusso corretta, la caduta di pressione viene ridotta al minimo, consentendo un flusso di fluido più efficiente. La direzione del flusso errata può aumentare la caduta di pressione, portando a un maggiore consumo di energia e una riduzione dell'efficienza del sistema.
• Durata della valvola: La corretta direzione del flusso aiuta a ridurre l'usura dei componenti della valvola. Quando il fluido scorre nella direzione prevista, esercita meno stress sul disco e sul sedile, estendendo la durata della vita della valvola. La direzione del flusso errata può causare un'usura eccessiva sui componenti della valvola, portando a un fallimento prematuro e un aumento dei costi di manutenzione.
• Sicurezza: L'installazione della valvola nella direzione del flusso corretta è essenziale per garantire la sicurezza del sistema. La direzione del flusso errata può causare il malfunzionamento della valvola, portando a potenziali pericoli di sicurezza come perdite, estensioni di pressione o danni alle attrezzature.

Determinare la direzione del flusso corretta

La corretta direzione del flusso per una valvola a farfalla seduta PTFE è in genere indicata da una freccia sul corpo della valvola. Questa freccia mostra la direzione in cui il fluido dovrebbe fluire attraverso la valvola. È importante seguire questa freccia durante l'installazione della valvola per garantire prestazioni e sicurezza adeguate.

In alcuni casi, la direzione del flusso potrebbe non essere chiaramente indicata sul corpo della valvola. In tali situazioni, è possibile determinare la direzione del flusso corretta in base ai seguenti fattori:

• Design della valvola: Alcune valvole a farfalla seduta PTFE sono progettate solo per un flusso uni-direzione. Queste valvole hanno una direzione di flusso specifica indicata nella documentazione della valvola. Assicurati di controllare la progettazione e la documentazione della valvola per determinare la direzione del flusso corretta.
• Requisiti di sistema: La direzione del flusso può anche essere determinata dai requisiti specifici del sistema in cui viene installata la valvola. Ad esempio, in alcune applicazioni, il fluido potrebbe essere necessario fluire in una direzione particolare per garantire una corretta miscelazione, filtrazione o altri processi. Consultare il progettista o l'ingegnere del sistema per determinare la corretta direzione del flusso in base ai requisiti di sistema.
• Caratteristiche fluide: Le caratteristiche del fluido gestito possono anche influenzare la direzione del flusso. Ad esempio, se il fluido è viscoso o ha un contenuto elevato di solidi, potrebbe essere necessario installare la valvola in una direzione di flusso specifica per prevenire l'intasamento o i blocchi. Considera le caratteristiche del fluido quando si determina la direzione del flusso corretta.

Requisiti di direzione del flusso per diverse applicazioni

I requisiti di direzione del flusso per le valvole a farfalla seduta PTFE possono variare a seconda dell'applicazione specifica. Ecco alcune applicazioni comuni e i loro corrispondenti requisiti di direzione del flusso:

• Controllo fluido generale: Nella maggior parte delle applicazioni di controllo del fluido generale, la valvola deve essere installata con la freccia sul corpo della valvola puntando nella direzione del flusso del fluido. Ciò garantisce una corretta tenuta e un controllo efficiente del flusso.
• Applicazioni ad alta pressione: In applicazioni ad alta pressione, è importante installare la valvola nella direzione del flusso corretta per evitare danni ai componenti della valvola. La valvola deve essere installata con il lato ad alta pressione sul monte della valvola.
• Applicazioni fluide corrosive: Nelle applicazioni in cui il fluido è corrosivo, la valvola deve essere installata con il sedile PTFE rivolto verso il fluido. Questo aiuta a proteggere il corpo della valvola dalla corrosione e garantisce prestazioni a lungo termine.
• Applicazioni a vuoto: Nelle applicazioni di vuoto, la valvola deve essere installata con la freccia sul corpo della valvola che punta verso la sorgente del vuoto. Questo aiuta a prevenire le perdite d'aria nel sistema e garantisce un adeguato controllo del vuoto.

La nostra gamma di prodotti

Come fornitore leader di valvole a farfalla seduta PTFE, offriamo una vasta gamma di prodotti per soddisfare le diverse esigenze dei nostri clienti. Le nostre valvole sono disponibili in varie dimensioni, materiali e configurazioni per adattarsi a diverse applicazioni. Ecco alcuni dei nostri prodotti popolari:

• Valvola farfalla in ghisa con guarnizione dura: Questa valvola presenta un design a tenuta dura ed è realizzata in ghisa, che fornisce un'eccellente durata e resistenza alla corrosione. È adatto a una vasta gamma di applicazioni, tra cui il trattamento delle acque, la lavorazione chimica e i sistemi HVAC.
• Valvola farfalla in gomma wafer ingranaggio a vite: Questa valvola è dotata di un attuatore di attrezzatura a vite senza fine e un sedile in gomma, che fornisce un facile funzionamento e una tenuta affidabile. È comunemente usato nei sistemi di approvvigionamento idrico e di drenaggio, sistemi di protezione antincendio e condutture industriali.

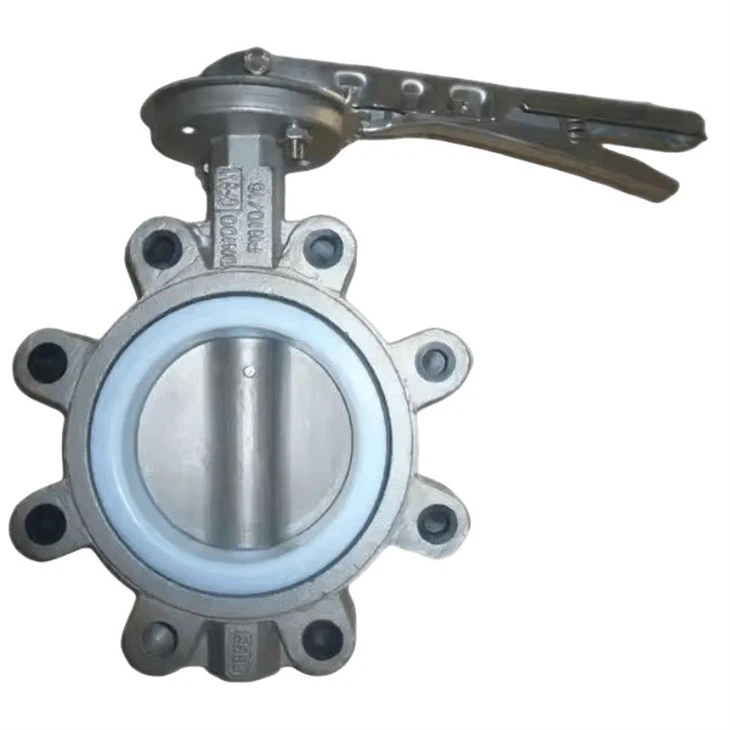

• Applicazione del vuoto Valvola a farfalla: Questa valvola è specificamente progettata per applicazioni a vuoto e presenta uno speciale design di tenuta per evitare perdite d'aria. È adatto per l'uso in sistemi a vuoto, come pompe a vuoto, camere a vuoto e sistemi di trasporto a vuoto.

Conclusione

In conclusione, la direzione del flusso di una valvola a farfalla seduta PTFE è un fattore critico che può avere un impatto significativo sulle sue prestazioni, durata della vita e sicurezza. È importante installare la valvola nella direzione del flusso corretta per garantire una corretta sigillatura, ridurre al minimo la caduta di pressione e ridurre l'usura dei componenti della valvola. Seguendo le linee guida delineate in questo post sul blog, è possibile determinare la direzione del flusso corretta per l'applicazione specifica e garantire prestazioni ottimali della valvola a farfalla seduta PTFE.

In caso di domande o hai bisogno di ulteriore assistenza nella selezione della valvola a farfalla seduta PTFE per l'applicazione, non esitare a contattarci. Il nostro team di esperti è disponibile per fornirti consulenza e supporto professionale. Non vediamo l'ora di lavorare con te per soddisfare le tue esigenze della valvola.
